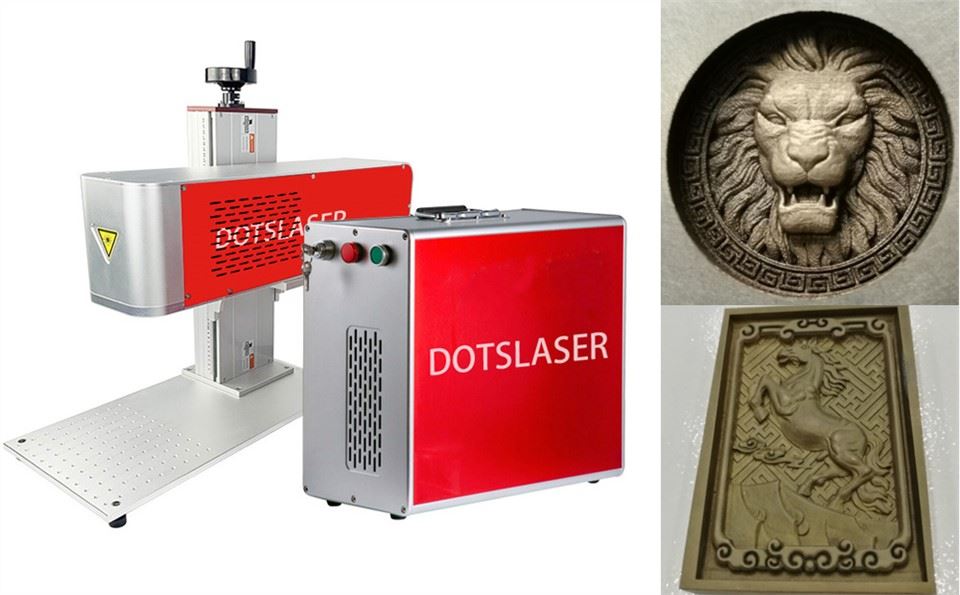

3D лазерний маркер зігнутої поверхні
3D лазерний маркер зігнутої поверхні
Опис продукції

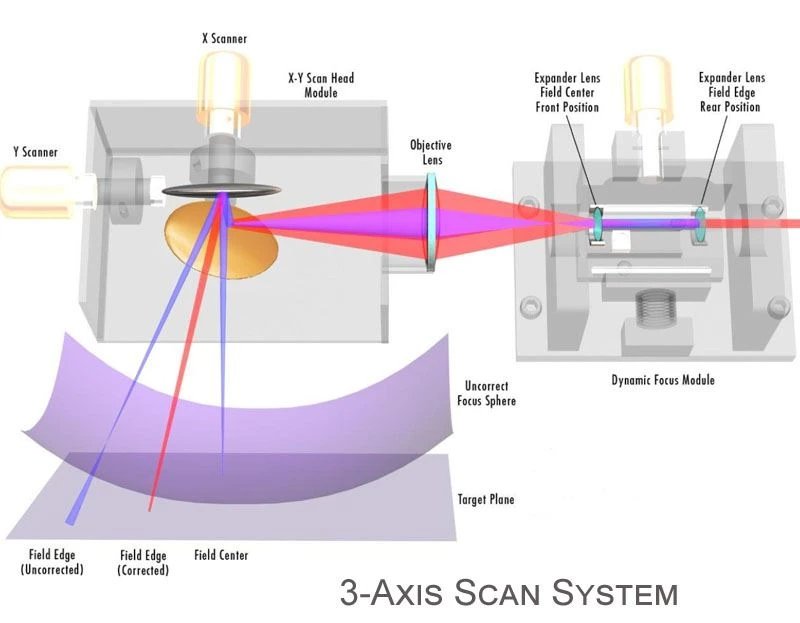

3D-лазерний маркер із вигнутою поверхнею — це спеціальний метод обробки нерівних поверхонь. Порівняно з 2D-лазерним маркуванням, 3D-маркування значно вдосконалилося в технології, воно контролюється 3-віссю всередині скануючої головки, включаючи вісь X, Y-осі, Z-осі, 3-вісь тремтить із надшвидкою швидкістю під час роботи вісь Z автоматично контролює фокусну відстань, переміщаючись вперед і назад. щоб фокусна відстань була однаковою в різних областях об’єктів.
Машина для 3D-вигнутого лазерного маркування може робити більш досконале маркування на нестандартних об’єктах без дефокусування, навіть для складних поверхонь. Він може реалізувати різні методи маркування поверхні, такі як похила поверхня, висока та низька поверхня, циліндрична поверхня, конічна поверхня, сферична поверхня та екструдована поверхня. Це виключає ручне налаштування фокусу, вирівнювання та інші складні процеси. За допомогою трьохосьової системи керування можна регулювати різні кути та висоту відповідно до вимог ідеального маркування.
Особливості та продуктивність
Адаптивність:Система може швидко регулювати фокусну відстань і позицію маркування відповідно до різних форм і кутів поверхні, що робить її ідеальною для складних компонентів і геометрії.
Точність:Використання високошвидкісних гальванометрів і регулювання фокусу сприяє підвищенню точності і якості розмітки, зберігаючи розбірливість і точність по всій поверхні.
Точність:Використання високошвидкісних гальванометрів і регулювання фокусу сприяє підвищенню точності і якості розмітки, зберігаючи розбірливість і точність по всій поверхні.
швидкість:Удосконалені алгоритми забезпечують високу швидкість маркування, скорочуючи час виробництва та покращуючи загальну ефективність.
Довговічність:Лазерне маркування забезпечує стійкі, висококонтрастні та стійкі до стирання позначки, які можуть витримувати зовнішні впливи.
Застосовні галузі
Автомобільна, аерокосмічна промисловість, електроніка, медичні прилади, споживчі товари тощо, що дозволяє наносити ефективне та точне маркування на такі компоненти, як циліндри, труби, сфери чи предмети неправильної форми.
Технічні параметри
|
Пункт
|
Основні параметри
|
Настроювані параметри
|
|
|
Зона гравіювання
|
Застосовний матеріал
|
потужність лазерного джерела
|
|
|
1
|
150х150мм/200х200мм
|
Метал/пластик/кришталь
|
30W,50W,60W, 80W, 100W
|
|
Довжина хвилі лазера
|
1064 нм
|
||
|
Мінімальна ширина лінії
|
0.015 мм
|
||
|
Мінімальний символ
|
0.2 мм
|
||
|
Повторювана точність
|
0.2 мм
|
||
|
програмне забезпечення
|
Формат MM3D
|
||
|
Термін служби джерела волоконного лазера
|
Макс. 100,000год
|
||
|
Якість променя
|
㎡ <1.6
|
||
|
Діаметр плями фокусування
|
<0.01mm
|
||
|
Операційне середовище системи
|
Win7/Win8/Win10 тощо
|
||
|
Спосіб охолодження
|
Повітряне охолодження
|
||
|
Температура робочого середовища
|
5 градусів ~35 градусів
|
||
|
Стабільність живлення (8 год)
|
<±1.5%rms
|
||
|
Напруга
|
220 В / 50 Гц / 1-PH або 110 В / 60 ГЦ / 1-PH
|
||
|
Вимоги до живлення
|
<800W
|
||
|
Запитано комп'ютер
|
З машиною буде один ПК
|
||
|
Розмір (Д*Ш*В)
|
800мм*600мм*700мм
|
||
|
Розмір упаковки
|
900мм*650мм*600мм
|
||
|
Вага брутто
|
80 кг
|
||
|
Вага нетто
|
50 кг
|
||
|
За бажанням (не безкоштовно)
|
Поворотний пристрій, рухомий стіл, інша налаштована система автоматичного підбору
|
||

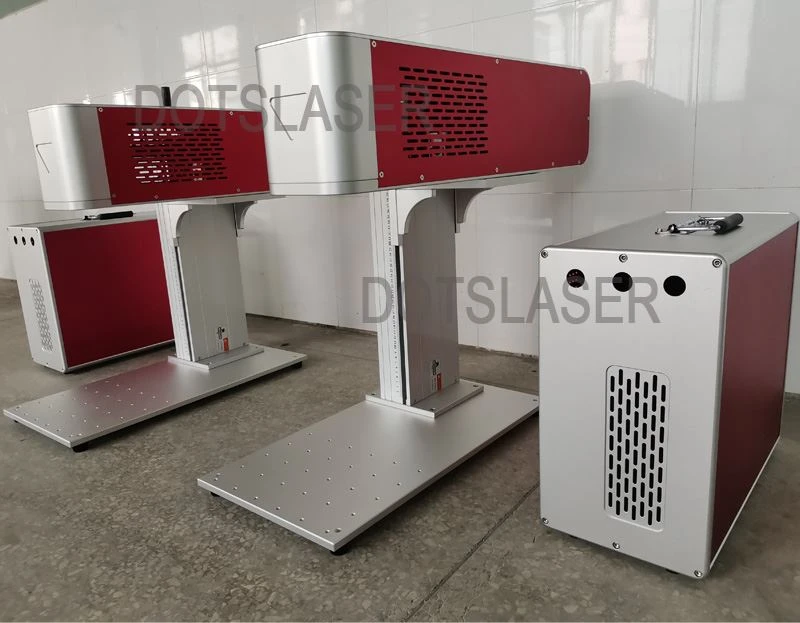

Показ деталей
Машина для лазерного маркування 3D з динамічним фокусуванням має такі переваги, яких немає у машині для лазерного маркування 2D:
-
Фокусну відстань можна динамічно регулювати для 3D-розмітки
3D-маркування може автоматично та швидко змінювати фокусну відстань і положення лазерного променя, тому він може робити позначки на вигнутих об’єктах, що неможливо для 2D-маркування. Тривимірне маркування може завершити маркування будь-якої поверхні в межах діапазону проекції променя за один раз, що може значно підвищити ефективність обробки. Форма поверхні багатьох промислових виробів не плоска, і 2D маркування дійсно безсила, але 3D маркування легко досягти.
-

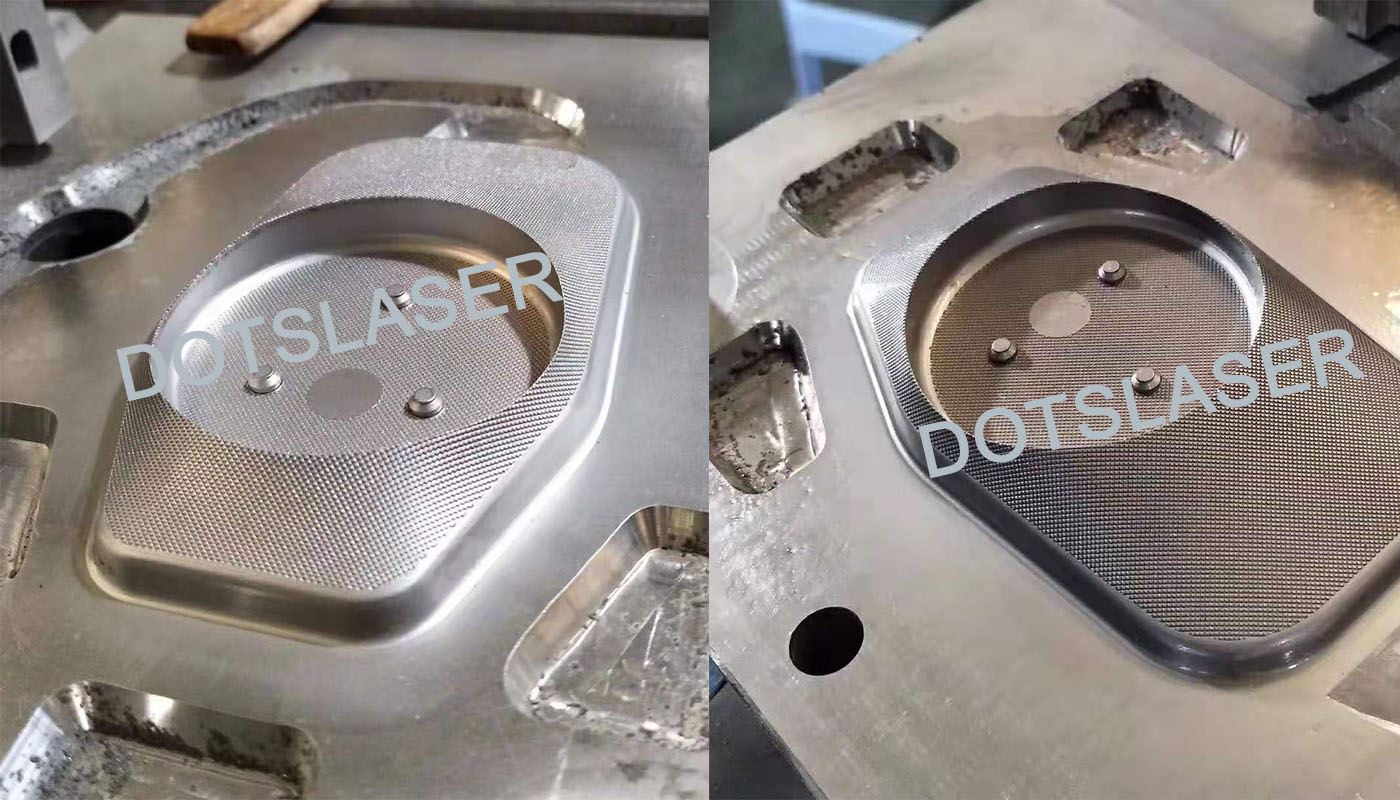

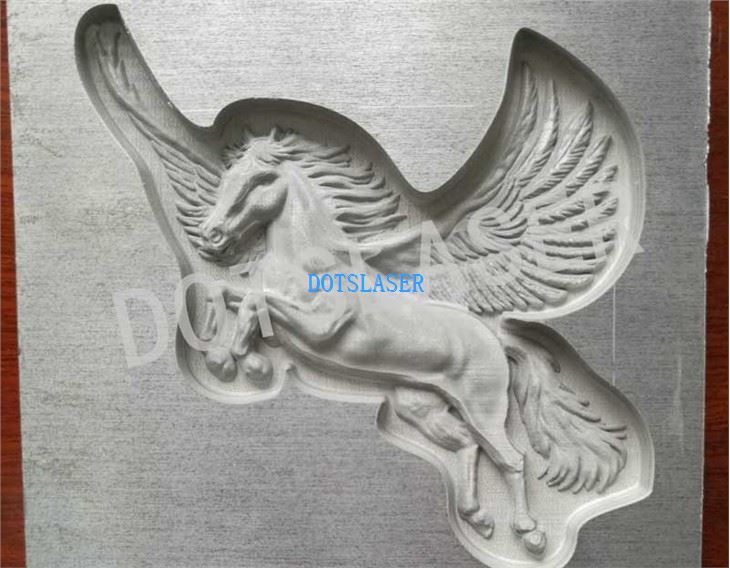

Він більше підходить для глибокого гравіювання.
Звичайні 2D-маркувальні машини мають великі дефекти глибокого гравіювання на поверхні предметів. Під час процесу гравіювання, коли фокус лазера рухається вгору, енергія лазера на поверхні об’єкта поступово зменшується. Через деякий час лазерний промінь знаходиться в розфокусованому стані, що серйозно впливає на ефект і ефективність глибокого гравірування.
Для традиційного методу глибокого гравіювання підйомний стіл переміститься на відповідну висоту під час обробки, щоб забезпечити відповідний стан фокусної відстані. Обробка глибокого 3D-гравірування не має цих проблем, тому вона може гарантувати ефект і покращити ефективність, заощаджуючи при цьому вартість електричного підйомного столу.
-
-
Більш широка зона обробки та більш тонкий лазерний промінь.
3D-маркування поділяється на режими переднього і заднього фокусування. Використовуйте режим переднього фокусування, щоб отримати більший діапазон маркування. Зазвичай використовуються більші відхиляючі лінзи по осях X і Y, щоб збільшити падаючу лазерну пляму, щоб отримати меншу сфокусовану пляму, а щільність енергії буде вищою, щоб задовольнити потреби обробки більшої площі.
-
Чорно-біле маркування і навіть багатоколірне маркування можна досягти в одній площині з більш насиченими ефектами.
Почорнілі поверхні, такі як анодований алюміній, як правило, позначаються деякою дефокусацією за допомогою високочастотних імпульсів відповідної енергії. Відстань дефокусування істотно впливає на розподіл енергії та колірну дію лазера на поверхні матеріалу. Для звичайних користувачів двовимірного маркування, навіть якщо додаткові функції, такі як маркування поверхні, не потрібні, машина тривимірного маркування також може виконувати обробку площини з багатосірими та багатокольоровими ефектами.

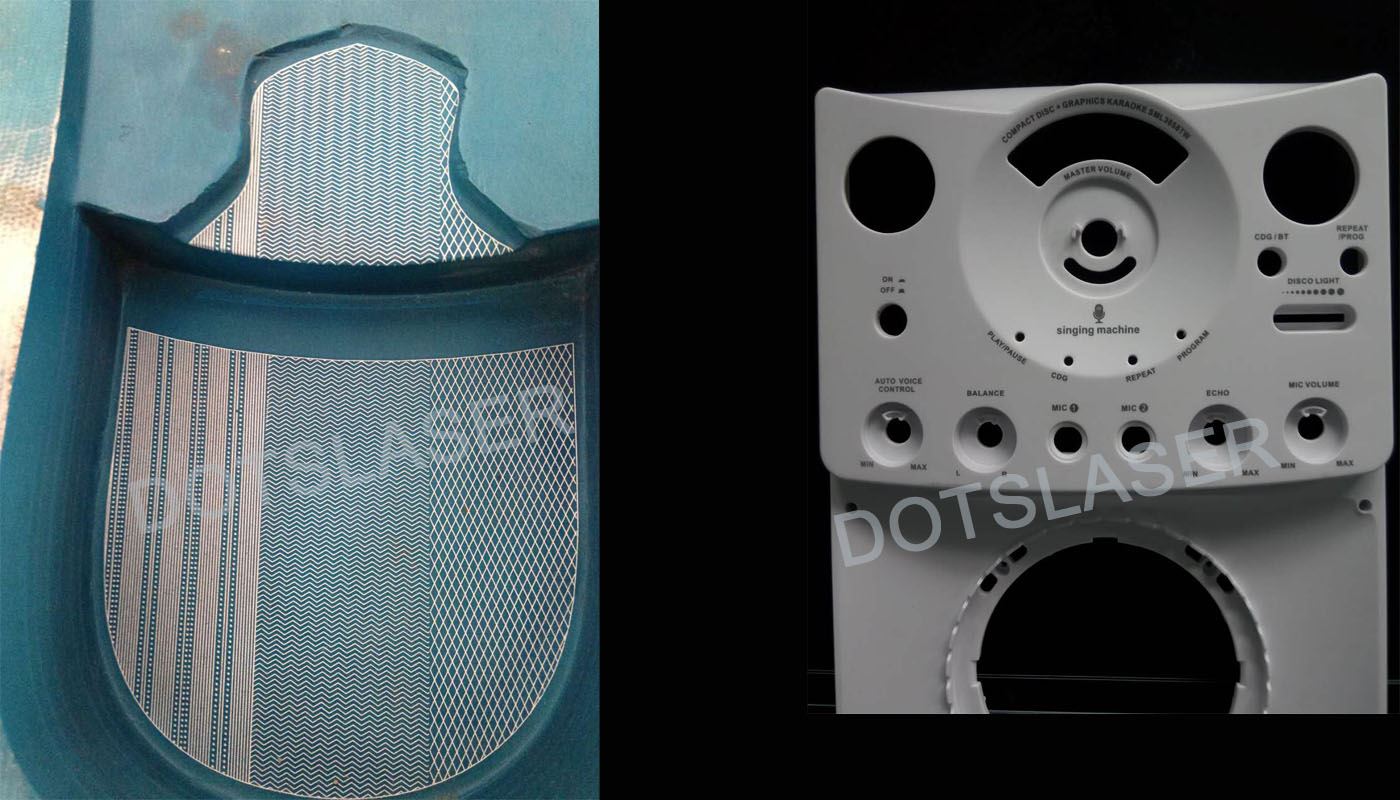

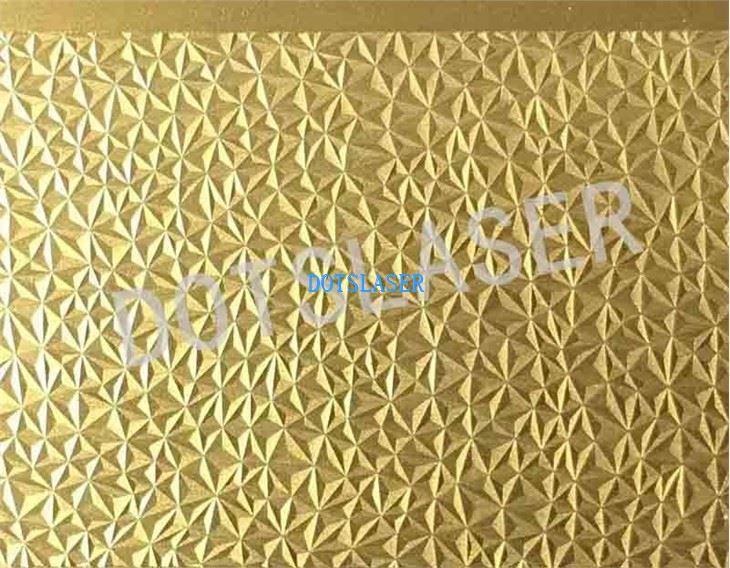

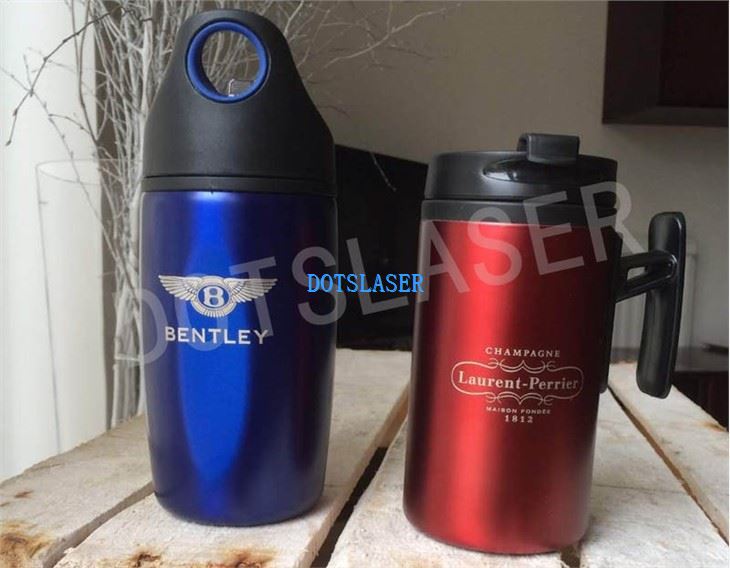

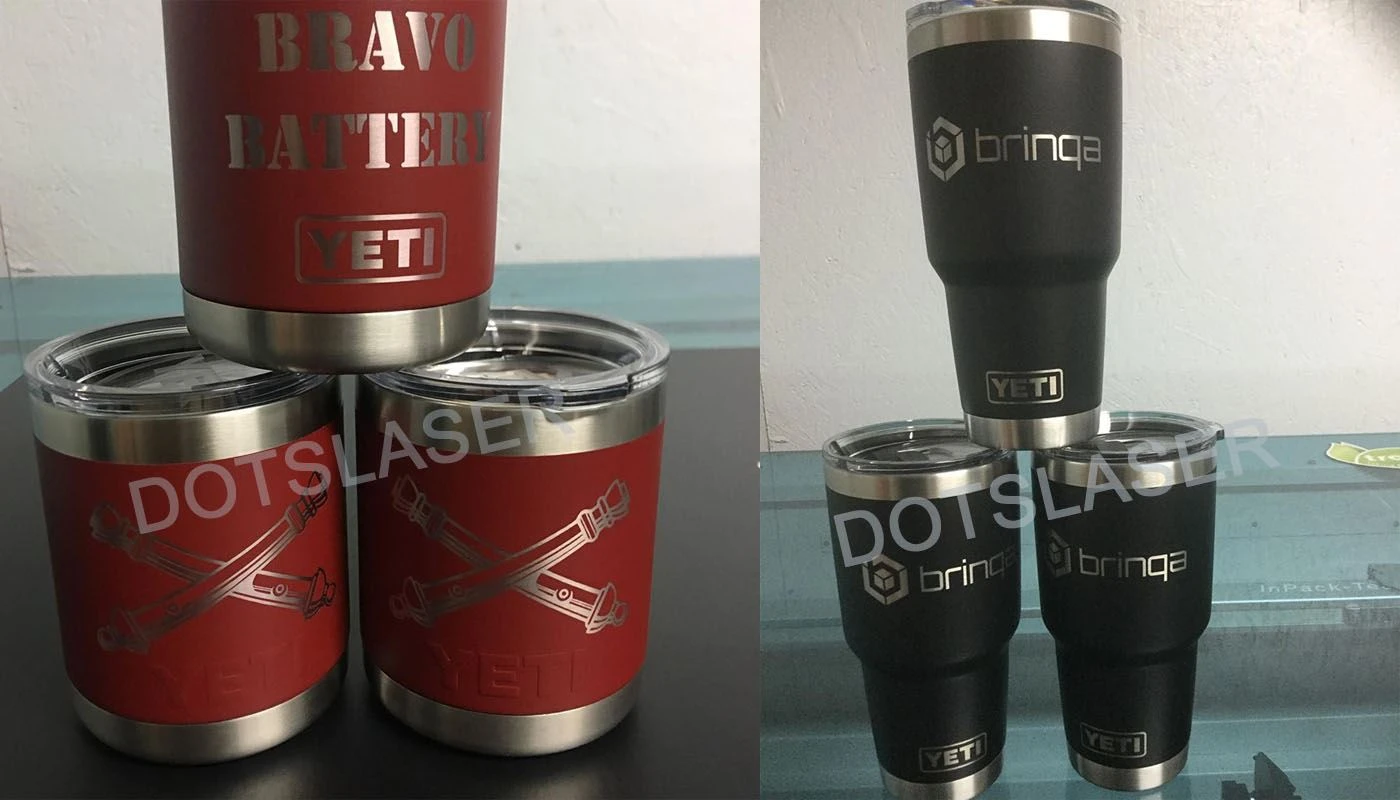

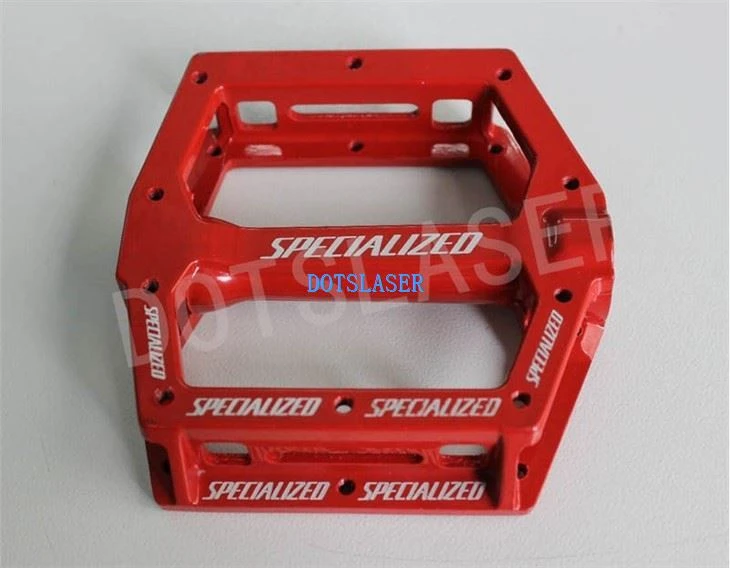

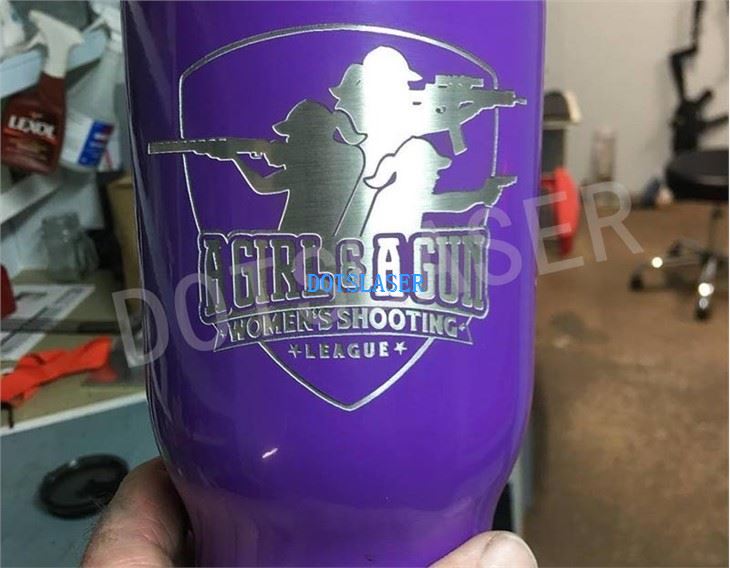

Зразок шоу
