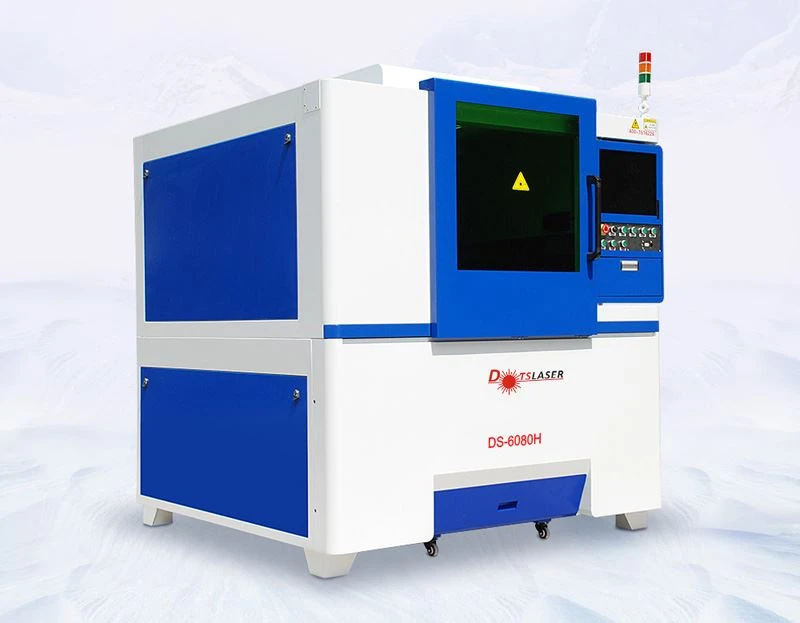

Лазерне різання друкованих плат
Максимальна різання 6 мм мідної та алюмінієвої підкладки.
Поле різання необов’язкове.
Ріжучий матеріал широкий, включаючи латунь, мідь, алюміній, нержавіючу сталь, друковану плату тощо.
Потужність лазера: 1000 Вт-3000Вт

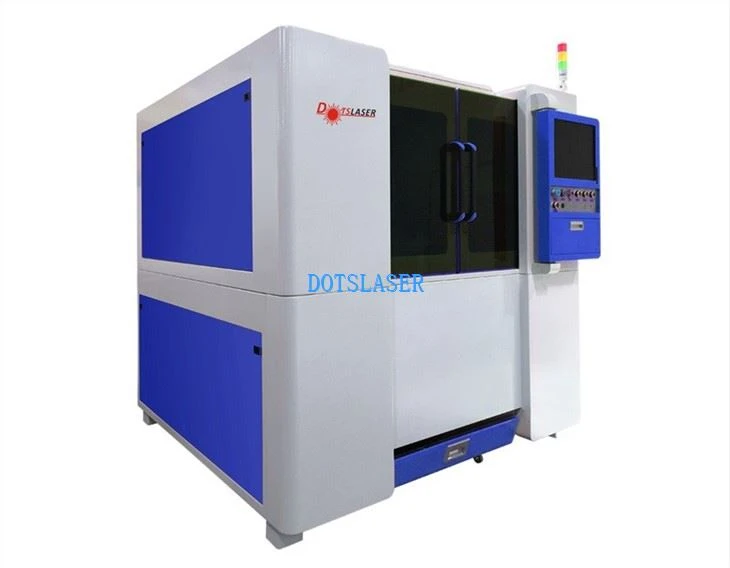

Лазерне різання друкованих плат
Опис продукції
Лазерне різання друкованих плат має широкий спектр застосувань і може обробляти багато матеріалів, таких як мідь, алюміній, нержавіюча сталь, залізо, друковані плати та магнітні матеріали. Розмір формату необов’язковий, а довжину можна налаштувати відповідно до вимог користувача до обробки. Швидкість різання висока, ефект гладкий і плоский, розріз не має механічних навантажень, він гладкий і плоский без задирок.

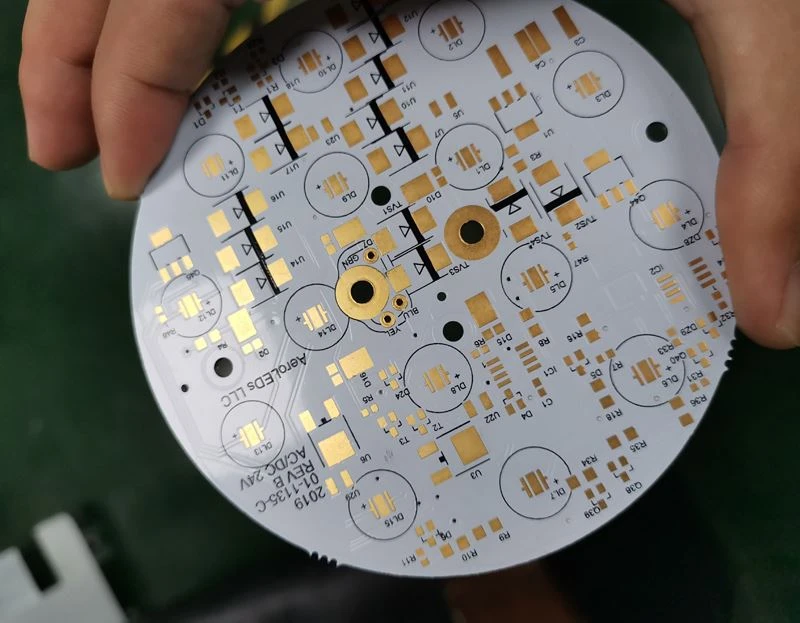

По-перше, давайте подивимося, як вирізати друковану плату, друковану плату, мідну та алюмінієву підкладку за допомогою системи точного лазерного різання.
Характеристики та продуктивність
★ Мармурова основа.
★ Повністю закрита портальна структура з подвійним приводом.
★ Система вентиляції захисту навколишнього середовища.
★ Волоконний лазерний генератор із високою відбивною здатністю

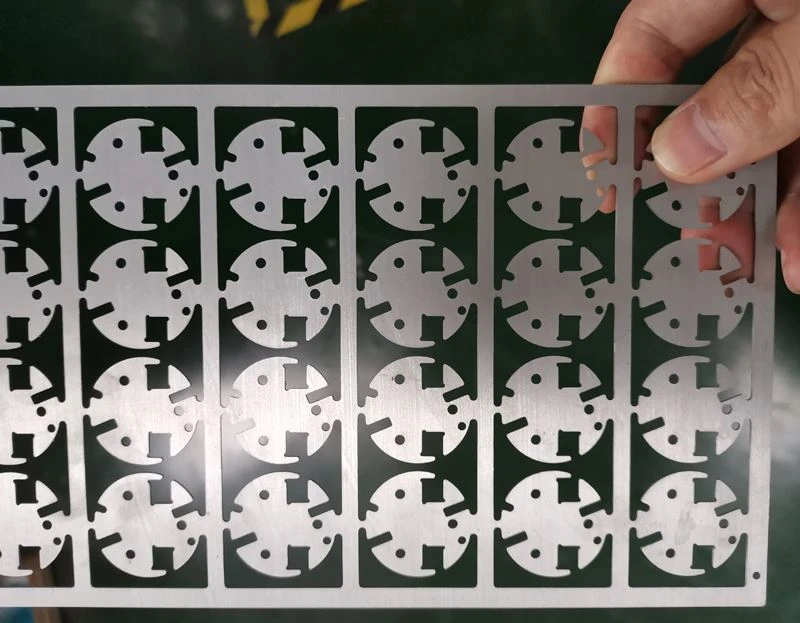

Малоформатне різання мідної та алюмінієвої підкладки
★ Довгострокова партія стабільної товщини різання менше 6 мм, обмеження товщини різання 6 мм мідних і алюмінієвих підкладок;
★ Розмір формату необов’язковий, а довжину можна налаштувати відповідно до вимог користувача до обробки.
★ Широкий спектр обробних матеріалів, не тільки може обробляти мідь, алюміній, але також обробляти нержавіючу сталь, залізо, друковані плати, різні сплави тощо.
Технічний параметр
| Модель | DS-60680H |
| Потужність лазера | 1000 Вт/1500 Вт/2000 Вт/QCW750 Вт |
| Довжина хвилі лазера | 1070±10 нм |
| Діапазон різання | 600 мм * 800 мм (інший діапазон настроюється) |
| Ширина лінії різу | 0.05~0.15 мм (залежить від матеріалу) |
| Товщина різання | Менше або дорівнює 3 мм/6 мм (алюміній, мідь) |
| Швидкість різання | 5000-20000 мм/хв (залежить від матеріалу) |
| Точність різання | ±0.02 мм |
| Зниження тиску повітря | 1.2-2.8Mpa (рекомендовано азот під високим тиском) |
| Номінальна споживана потужність | 10 кВт/18 кВт |
| Блок живлення | AC220V/60A, 380V/40A |
| Охолодження | Водяне охолодження |
| Робоче середовище | Відсутність джерела вібрації, хороша вентиляція, температура 10~38 градусів |
| Розмір | Д1820мм*Ш1750мм*В1950мм |
| вага | 1800 кг |
Коротко про систему різання друкованих плат

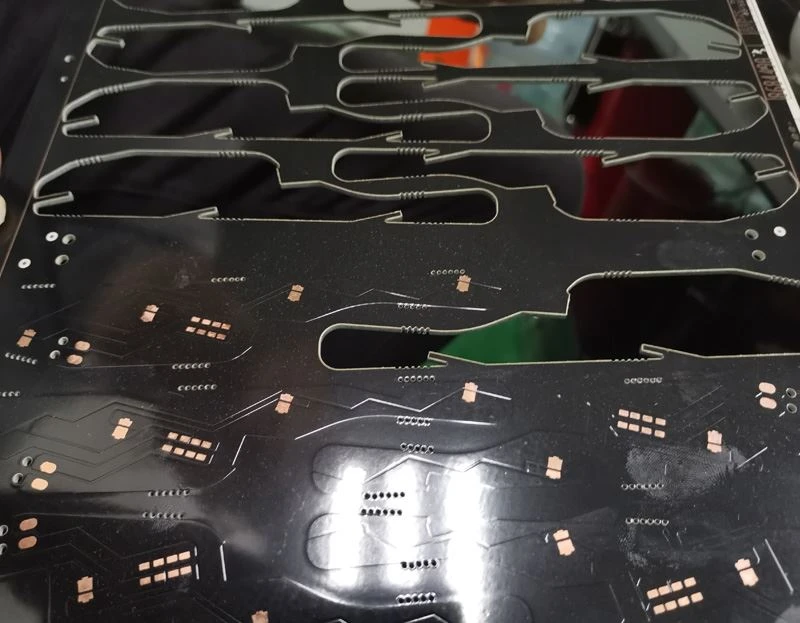

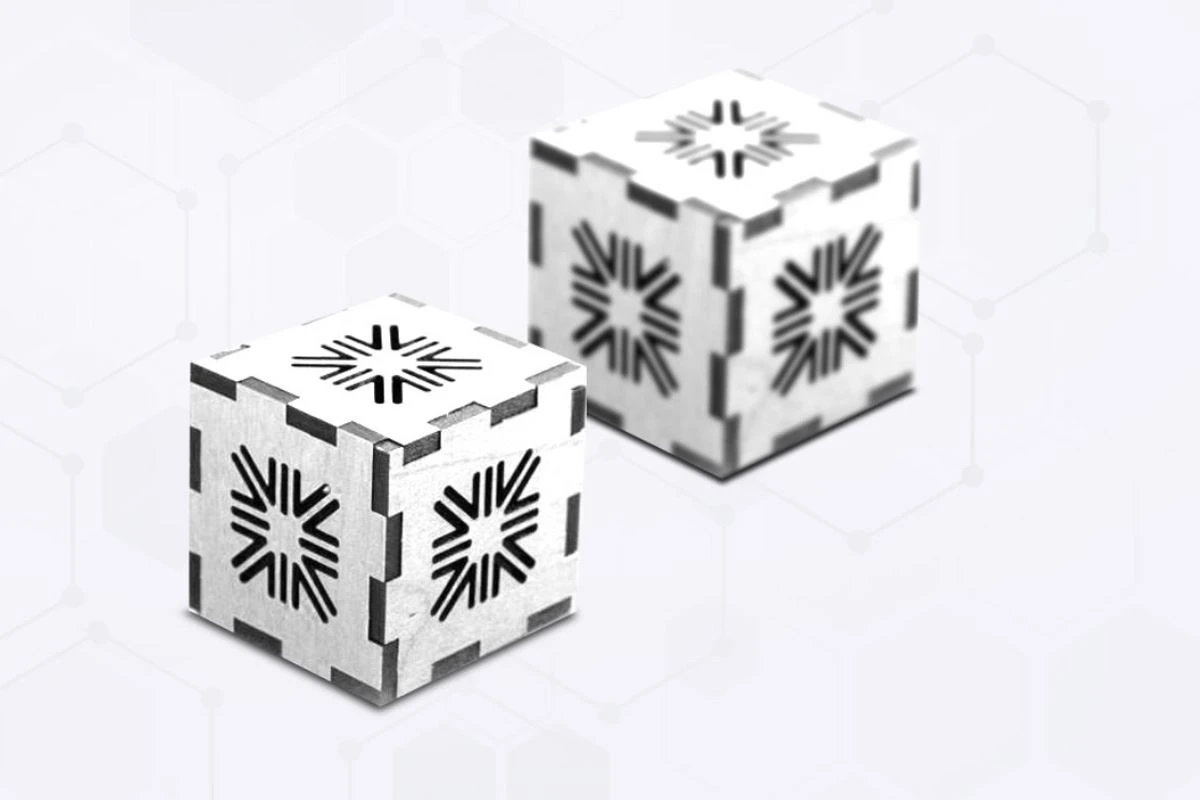

Вузький розрізний шов, мала деформація пластини
★ Лазерне різання має невелику зону теплового впливу та малу деформацію пластини
★ Розрізний шов: {{0}}.05~0,15 мм
★ Швидкість лазерного різання, а розріз не має механічних навантажень.
★ Висока точність обробки, хороша повторюваність, відсутність пошкодження поверхні матеріалу ★ Точність: ±0.02 мм

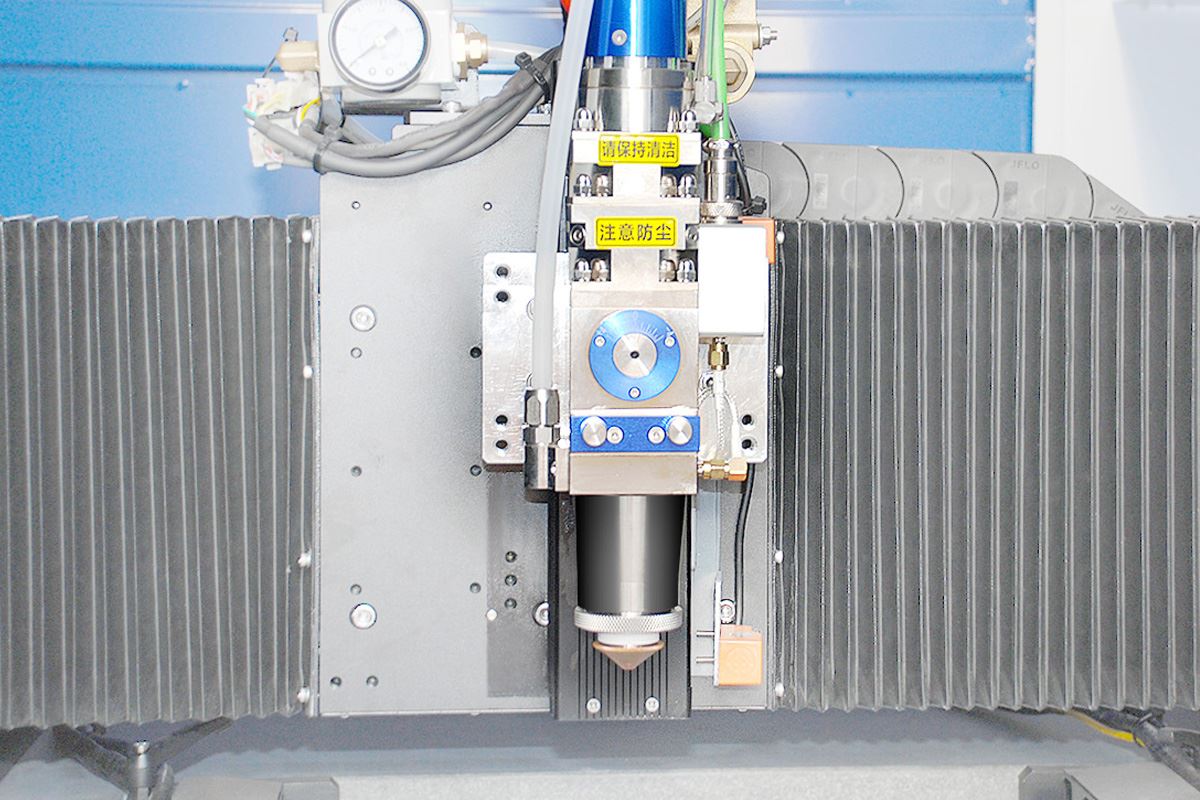

Шлях різання оптимізується автоматично
★ Сумісність із кількома форматами файлів, такими як DXF, GERBER.
Система активного захисту
Захист від зіткнень
★Ріжуча головка та ріжуча поверхня постійно знаходяться на безпечній відстані. У той же час він має функцію зупинки дотиком, щоб зменшити ризик зіткнення.
Інтелектуальний захист від подорожей
★ Автоматично визначати робочий діапазон рухомих частин, і в разі виникнення аномалії система дасть чутливий зворотний зв’язок і негайно накаже зупинитися, забезпечуючи безпеку обладнання.
Система розумної сигналізації.
★ Самоперевірка обладнання, ненормальне відображення тривоги на головному інтерфейсі, зменшує приховані небезпеки та покращує ефективність розслідування несправностей обладнання.C
